Є. Камінський. Зразки навчально-методичного забезпечення уроків

Зразки навчально-методичного забезпечення уроків

Методичне обґрунтування див. «Працюю над підвищенням методичного рівня»

ДОДАТОК 1

Сторінка  мініпідручника з предмету «Допуски і технічні вимірювання»

 Допуск є показником точності виготовлення деталі. Чим допуск менший, тим точність виготовлення вища і навпаки.

Дійсний розмір – це розмір, який утворюється в результаті виготовлення і вимірювання деталі. Він позначається:

Dд для отворів;

dд – для валів.



Величина дійсного розміру показується без відхилень. Наприклад: Dд = 50,3; Dд =50,2; dд = 50; Dд =49,9; dд = 49,7; Dд = 49,6.



            Деталь буде придатна (виготовлена правильно), якщо її дійсний розмір більший (або дорівнює) найменшого граничного розміру і менший (або дорівнює) найбільшого  граничного розміру.

Математично це записується так:

Dmin< Dд< Dmax – для отворів

dmin<dд<dmax – для валів

    Поняття – номінальний розмір, граничні розміри і відхилення, допуск – можна зобразити графічно.

Поле допуску – це зона між двома лініями,що відповідають верхньому і нижньому граничним відхиленням.

Розміри можуть задаватись таким чином:

 +0,2                  +0,4                       +0,3                                            - 0,4

1) 50      ;   2) 48       ;      3) 60       ;  4) 72      ;   5) 24       ;   6) 18 ± 0,2

 - 0,3                                               +0,1                  - 0,2                   -0,1

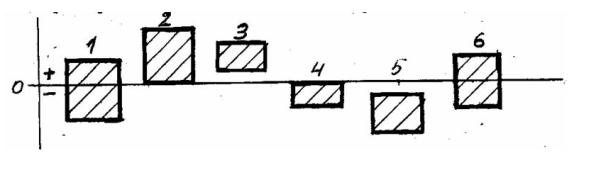

Цім розмірам відповідають таки поля допусків:


ДОДАТОК 2

Варіант тесту для закріплення теми «Погрішності розмірів» з використанням міжпредметних зв’язків з кресленням, математикою

Варіант 3



ДОДАТОК 3

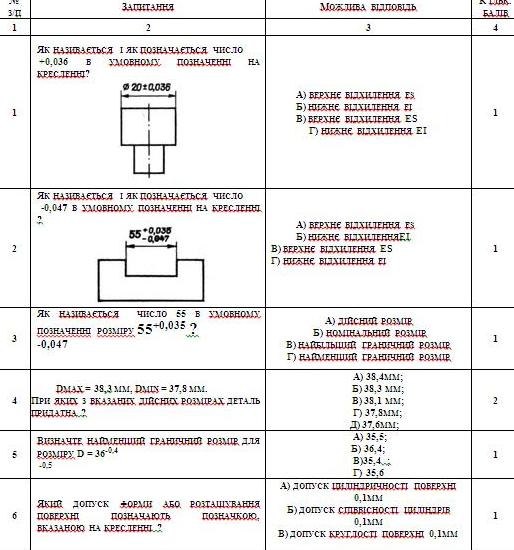

Варіант тесту тематичної контрольної роботи з теми

«Погрішності розмірів і поверхонь»

 Варіант 1



Додаток 4

Анонсування теми



Додаток 5

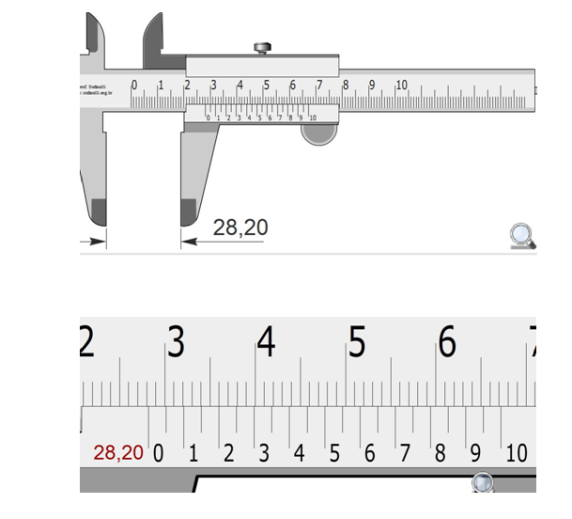

Динамічний слайд «Штангенциркуль», На верхньому малюнку курсором встановлюється розмір (верхній малюнок). Клаком по кнопці дається збільшене зображення(нижній малюнок).

Додаток 6

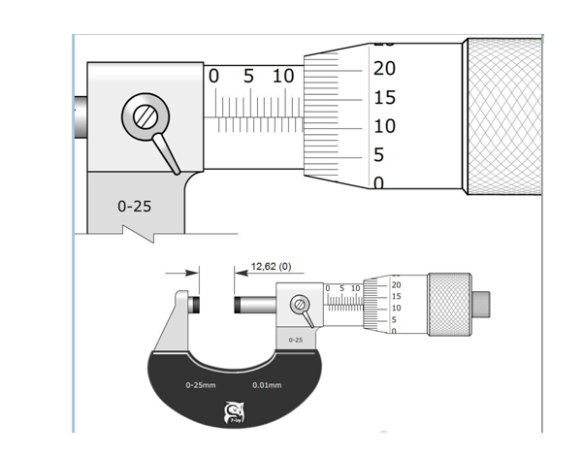

Читання розмірів на мікрометрі. Вниззу курсором виставляється розмір, вверху дається збільшене зображення для пояснення.

Додаток 7


Вправи в читанні показів мікрометра. Курсором встановлюється розмір. Після визначення його учнем кліком по червоній кнопці перевіряється вірність відповіді.

ДОДАТОК 8

Фрагмент відеоролика «Штангенциркуль стрілочний»


Фрагмент відеоролика «Штангенциркуль цифровий»


ДОДАТОК 9

Фрагмент відеоролика « Робота верстата з ЧПУ»



ДОДАТОК 10

Фрагмент відеоролика «Гнучкий автоматний модуль»


ДОДАТОК 11

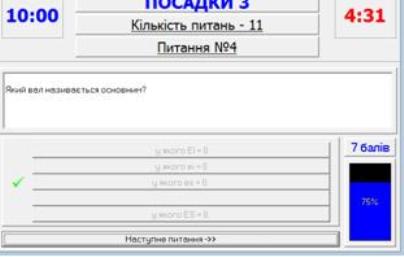

Один з варіантів тесту комп’ютерного контролю з предмету «Допуски посадки і технічні вимірювання».


 Є. Камінський, викладач.
